蓋革-米勒計數管是用于檢測電離輻射的高靈敏度傳感器。這種真空電離探測蓋革管在測量設備上必須得到合適的安裝才能正常穩定的發揮作用，在客戶使用和對探測設備維護期間做為用戶說明的一部分。本說明提供了幾種基本結構的蓋革管正確安裝和焊接方法。由于蓋革管的結構特殊，安裝時要特別注意蓋革管的操作。蓋革管是由玻璃或金屬制成的充氣計數器管體組成。在焊接傳感器的各個部件時，敏感區域出現在不同的位置，尤其是在金屬玻璃區域需要特別小心。以下幾點包括處理我們產品的說明，這是根據客戶使用蓋革計數管的經驗匯總出來的。

計數管的安裝

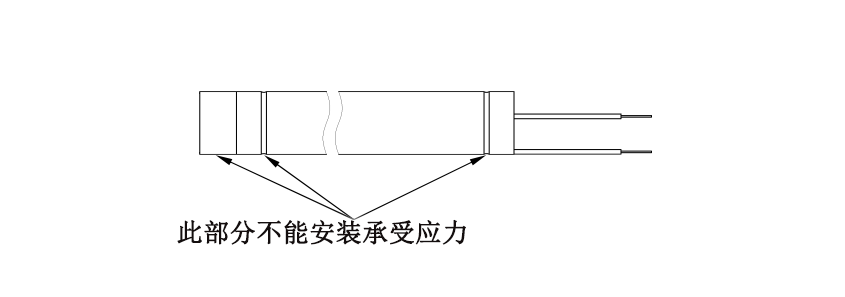

根據預期應用中傳感器的使用要求，選擇合適的安裝類型。為了確保計數器受到的機械應力盡可能的小，計數器管通常用特殊適配器或塑料電纜固定在PCB上。如有必要，通過永久彈性粘合劑等進行固定也適用于實現更大的穩定性。固定支架不應對輻射特性產生不利影響，但最重要的是不應對由軟金屬制成的蓋革計數管造成物理變形。另外玻璃粘合封裝部分不能作為固定安裝點。

更換蓋革計數管接頭

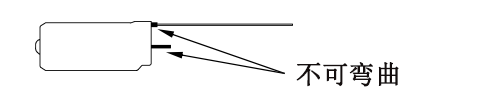

由于其物理結構，應保持GM計數管上的寄生電容在較小狀態，在計數管中接線應盡可能短，并且在焊接觸點時需要特別小心。對端子線進行更改時，必須確保計數管不受影響。計數器附近的剛性端子不可以彎曲（尤其是玻璃計數管的陰極端子和陽極引線）。拖拉接口引線時應確保不能短路。

焊接到終端元件上

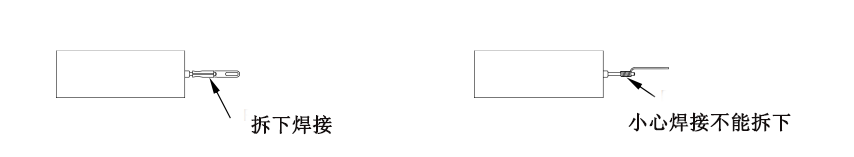

端子上的所有焊接都必須確保避免不必要的熱量傳遞到蓋革管上。如果陽極上有插件端子，應把端子取下，把端子焊接好后，在小心的把陽極插入端子內。如果插頭端子帶扭力彈簧，不能拔下彈簧端子，要小心的焊接，如不慎把扭力彈簧端子拔下，就要用專用的工具來安裝。

過熱損壞

在使用熱縮管來固定安裝蓋革管計數管或者絕緣端子的時候應該特別小心。由于熱風槍突然的高熱有可能會損壞蓋革管。這樣的工作應該在干燥箱中使用低溫梯度進行。
